실리콘 열선
( SILICON HEATER WIRE )
외부에 피복되어 있는 실리콘고무 (MAX,200℃사용)는 절연체로서 역활도 하지만,
열전달이 좋은 재질이 섞여있어서, 외부로 열방출이 어떤 실리콘고무보다 월등하며,
일반 실리콘고무보다 질깁니다.
열선 종류
문의 사항은 "이종간: 010-8424-0323 (화성공장 영업부: 031-434-0323,기술부: 031-434-0322) 으로 연락주세요.
(소진된 제품은 대량 오더가 없으면 추가로 재생산은 안합니다.
그러나 수시로 새로운 제품을 올리고 있습니다.)
어떤 제품으로 선정할지 모르면
글 맨 아래 계산 방법이나 참고 문헌에"☜ 크릭 "이라고 표시된 글 제목을 참고해서 계산해 보세요.
그래도 모르겠다면,
인터넷 등에서 유사한 제품들을 비교 하여 아래 세가지 조건을 정한 후에 문의주세요.
1.사용전압 (V) 2. 전 력 량 (W) 3.설치기장 (M)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
가. SR-계열
단순히 열선에 실리콘 고무 피복(적색) 을 한 제품으로 외경을 다른 제품보다 가늘게 제작 가능하며,
저렴한 실리콘히터 입니다.

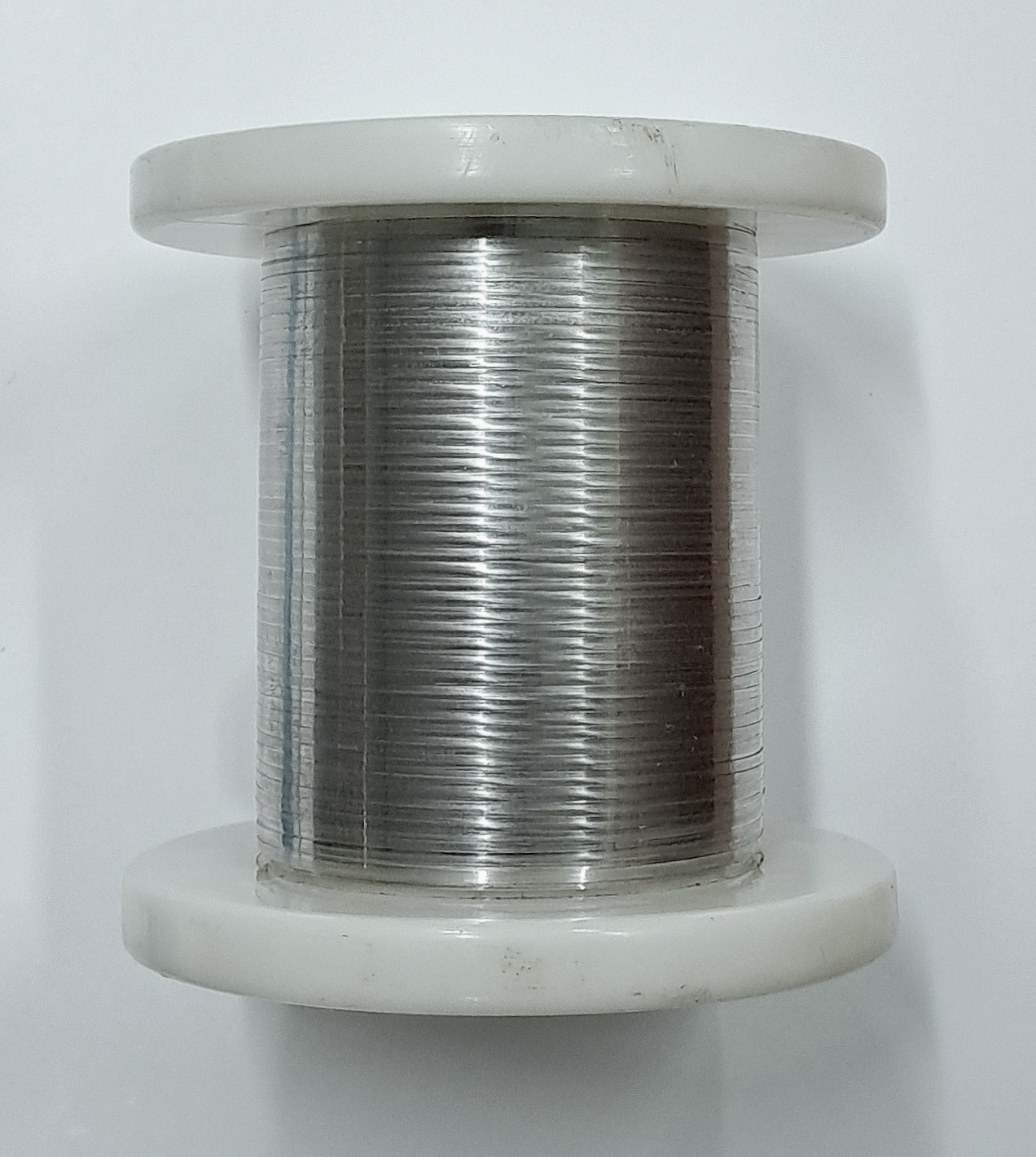

*상기 Bobbin(실패)에 감긴 양은 50M입니다.

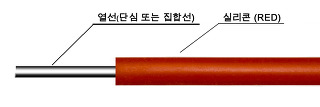

SR계열 구조도
1.SR-N200
(선경: 0.12 Ømm) X 7 연선
품 목 : SR-N200
구 성 :
열 선 : Nickel ( 선경: 0.12 Ømm) X 7 연선
(가는선 여러 가닥을 연선했기에 후렉시블 합니다.)
피 복 : 실리콘 고무
저 항 : 1.39 Ω/M
외 경 : 0.8Ømm
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.SR-N 201
(선경: 0.13 Ømm) X 7 연선
품 목 : SR-N201
구 성 :
열 선 : Nickel ( 선경: 0.13 Ømm) X 7 연선
(가는선 여러 가닥을 연선했기에 후렉시블 합니다.)
피 복 : 실리콘 고무
저 항 : 1.14 Ω/M
외 경 : 0.8Ømm
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.SR-CN 3
(선경: 0.135 Ømm) X 7 연선
품 목 : SR-CN3
구 성 :
열 선 : CN-W3 ( 선경: 0.135 Ømm) X 7 연선
(SR-N200 과 비슷한 저항치를 가지고 있으나, 선재경은 굵고 외경도 굵어서 발열에 무리가 없다.)
피 복 : 실리콘 고무 (벽돌색)
저 항 : 1.30 Ω/M
외 경 : 1.50Ømm
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
4. SR - N 2
(선경: 0.15 Ømm) X 7 연선 )
품 목 : SR-N2
구 성 :
재 질 : NCH-W2
(선경: 0.15 Ømm X 7연선 )
피 복 : 실리콘 고무 피복(적색)
저 항 : 9.67 Ω/M
외 경 : 2,0 Ømm
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
5. SR - N 1
(선경: 0.117 Ømm) X 7 연선 )
품 목 : SR-N1
구 성 :
재 질 : NCH-W1
(선경: 0.117 Ømm X 7연선 )
피 복 : 실리콘 고무 피복(적색,회색)
저 항 : 15.1 Ω/M
외 경 : 1.6 Ømm
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
* 가격 및 제원 *
순번
1.
2.
3.
4.
5.
품목
SR-N200
SR-N201
SR-CN3
SR-N2
SR-N1
재질
Nickel
Nickel
CN-W3
NCH-W2
NCH-W1
선경(Ømm)
0.12 X 7연선
0.13 X 7연선
0.135 X 7연선
0.15 X 7연선
0.117 X 7연선
외경 (Ømm)
0.8
0.8
1.5
2.0
1.6
저항(Ω/M)
1.39
1.14
1,3
9.67
15.1
30M
32m:10,000
13,400(20m: 10,000)
15,500
14,000
40M
17,200
20,000
18,000
50M
55m:15,500
14,500
21,000
24,500
22,000
100M
27,000
40,000
47,000
42,000
150M
이 제품은 2개 뿐 입니다.
39,500
59,000
69,500
62,000
200M
52,000
78,000
92,000
82,000
* 운송비는 착불지급입니다.
* 주문제작시 최소 물량은 사이즈에 따라 2,000m~5,000m 입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
나.GR-계열
*상기 Bobbin(실패)에 감긴 양은 50M입니다.

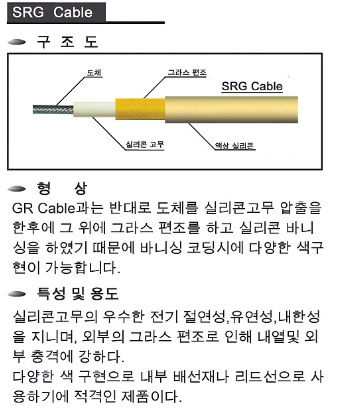

GR계 열 구조도
1. GR-N1
(선경: 0.40 Ømm 단심)
*상기 Bobbin(실패)에 감긴 양은 30M입니다.
(그라스 섬유: 이중 횡권, 외피: 백색 실리콘고무)
품 목 : GR-N1
구 성 :
재 질: NCH-W1
( 선경: 0.40 Ømm 단심 )
피 복 : Grass횡권 (2중) + 실리콘 고무 피복(백색)
(실리콘고무 피복 전에 Grass섬유로 피복하였기에 고온에 사용 가능합니다.)
저 항 : 8.67 Ω/M
외 경 : 1.40 Ømm
가 격 :
20M : 11,000원 (15M: 8,800원 :1개)
30M : 15,500원
50M : 24,500원 (48M: 23,600원 :1개)
90M : 42,500원
*운송비는 착불 지급입니다.
2. GR-N2
(선경: 0.15 ØmmX 7연선)
품 목 : GR-N2
구 성 :
재 질: NCH-W2
( 선경: 0.15 Ømm X 7연선 )
피 복 : Grass횡권 (2중) + 실리콘 고무 피복(적색)
(실리콘고무 피복 전에 Grass섬유로 피복하였기에 고온에 사용 가능합니다.)
저 항 : 9.67 Ω/M
외 경 : 2.30 Ømm
가 격 :
20M : 12,000원
30M : 17,000원
50M : 27,000원
100M : 52,000원
150M : 77,000원
*운송비는 착불 지급입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
다.GCSR-계열
* Bobbin(실패)에 감긴 양은 50M입니다.
GCSR 구조도
1.GCSR-N2
(NCH-W2 0.14Φmm 코일)
품 목 : GCSR-N2
구 성 :
재 질 : NCH-W 2
( 선경: 0.14 Ømm X 코일 )
피 복 : Glass사+열선 Coil+ 실리콘 고무(적색)
저 항 : 150 Ω/M
외 경 : 2.40 Ømm
특 성 : 저항이 매우 높아서,220V으로 사용하게 되며,열선을 짧게 사용할 수 있어 경제적입니다.
저항을 높이기 위해서 Grass섬유에 열선을 Coilling하고 실리콘고무로 피복하였기에
높은 저항용으로 사용할수 있다.
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2.GCSR-Na
(NCH-W2 0.06Φmm 코일)
품 목 : GCSR- Na
구 성 :
재 질 : NCH-W 2
( 선경: 0.06 Ømm X 코일 )
피 복 : Glass사+열선 Coil+ 실리콘 고무(백색)
저 항 : 790 Ω/M
외 경 : 2.2 Ømm
특 성 : 특수하게 제작하여 열선이 매우 가늘어서 저항이 매우 높은 열선입니다.
저항을 높이기 위해서 Grass섬유에 열선을 Coilling하고 실리콘고무로 피복하였기에
높은 저항용으로 사용할수 있다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.GCSR-N1
(NCH-W1 0.056Φmm코일 )
품 목 : GCSR-N1
구 성 :
재 질 : NCH-W 1
( 선경: 0.056 Ømm X 코일 )
피 복 : Glass사 + 열선 Coil + 실리콘 고무(백색)
저 항 : 1,200 Ω/M
외 경 : 2.0 Ømm
특 성 : 저항이 아주 높은 편으로 주로 고전압에서 저열량을 내기에 적합한 열선입니다.
가 격 : 하단에 있슴
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
* 가격 및 제원*
순번
1.
2.
3.
4.
품목
GCSR-CN2
GCSR-N2
GCSR-Na
GCSR-N1
재질
CN-W2
NCH-W2
NCH-W2
NCH-W1
선경(Ømm)
0.22Φ 코일
0.14Φ 코일
0.06Φ 코일
0.056Φ 코일
외경 (Ømm)
3.0
2.4
2.2
2.0
저항(Ω/M)
19.2
150
790
1,200
20M
12,000
14,000
30M
(재고 소진 됨)
(재고 소진 됨)
17,000
20,000
50M
2,000m 이상 제작시 생산 가능
"G/Bc-160"으로 대채 가능.
27,000
32,000
100M
52,000
62,000
150M
77,000
92,000
200M
102,000
122,000
*운송비는 착불 지급입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
라.GCGR-계열
*상기 Bobbin(실패)에 감긴 양은 50M입니다.
GCGR 구조도
1. GCGR-N1
(NCH-W1 0.13Φmm 코일)
품 목 : GCGR-N1
구 성 :
재 질 : NCH-W 1
(선경: 0.13 Ømm X 코일 )
피 복 : Glass사+열선 Coil+그라스횡권+실리콘바니싱+그라스편조+실리콘 바니싱+실리콘 고무(적색)
저 항 : 200 Ω/M
외 경 : 3.00 Ømm
특 성 : 220V에서 열선을 짧게 사용하기 위한 열선이기에 열선의 발열온도가 높게 나옵니다.
그래서 GCSR 보다 더 많은 피복(열선외부에 그라스횡권과 그라스 피복 추가)을 하여,
고온에도 견딜수 있게 제작되었읍니다.
가 격 :
15M : 17,000원
20M : 22,000원
30M : 32,000원
50M : 52,000원
80M : 82,000원
100M: 102,000원
*운송비는 착불 지급입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~
마. 무자계 열선
열선에 전기를 넣게 되면 우리 몸에 해로운 자기장파 가 발생되는데,
이를 해소하기 위한 열선이 "무자계열선 "입니다.
1. 무자계 열선
판매가( 착불가) : 900원/M
(재고량:7.4Ω/m: 4 0m ,7.6Ω/m: 15 0m,----- 재고 소진시 최소 발주량 2,000M)
재고 소진시 최소 2,000m 발주
외경: 4 mm
저항: 7.4 Ω/m 또는 7.6 Ω/m
무자계 열선의 구성도
PE(나일론선)+열선(코일)+실리콘 고무(적색) 피복+석도금동선(편조)+실리콘 고무(적색) 피복
또 다른 방법으로는 아래와 같이 구성하기도 합니다.
<석도금집합동선+테프론피복+열선코일+실리콘고무피복>
상기 사진과 같이 열선과 석도금 동선을 바꾸어 제작할 수도 있으며,
모두가 자기장을 상쇄시킵니다.
( 다른 사양이 필요하신 분은 010-8424-0323으로 연락 주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

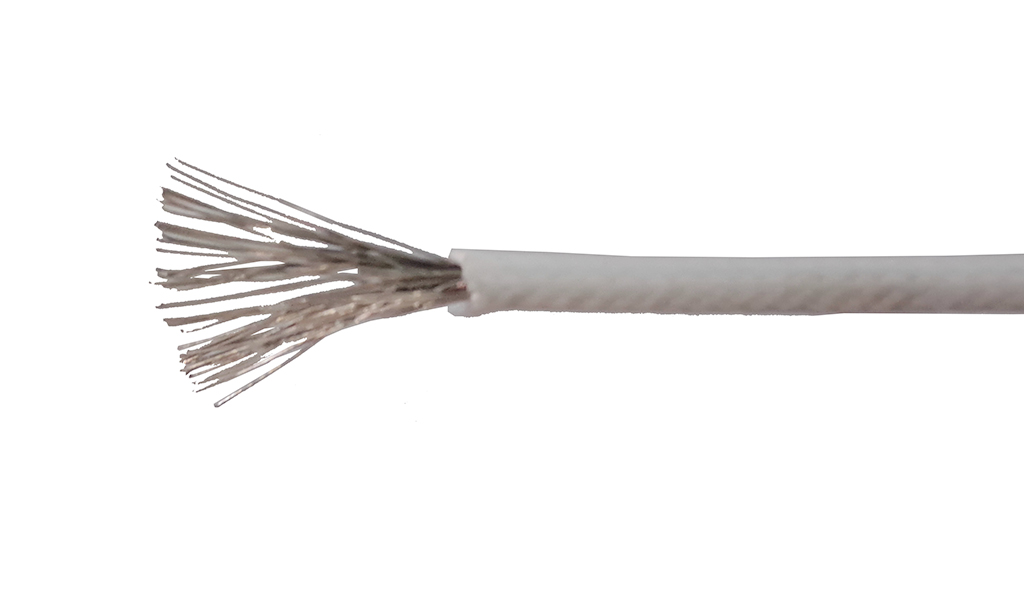

바.G/B-계열
G/B열선 종류
G/B 열선 은 따로 재고 와 가격 은 아래 주소에 있습니다.
크릭 하세요.
↓
G/B 열선 팝니다 :: 엉터리 다이빙 (tistory.com)
G/B 열선 팝니다
열 선 (여기를 크릭하시면) 다른 저항의 열선들도 볼 수 있슴니다. 문의: 이종간: 010-8424-0323 (화성공장; 영업부 031-434-0323, 기술부:031-343-0322) *상기 Bobbin(실패)에 감긴 양은 30M입니다. 구 성 : 하기
ssangheem.tistory.com
품 목 : G/B 열선 ( 1.연선Type, 2.단심Type, 3.코일Type )
저 항 : 1.연선Type : 0.25, 0.4, 0.5, 0.7, 1.0, 1.5, 2.0, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0, 10, 12, 13, 14, 25 Ω/M
2.단심Type: 0.93, 26, 30, 40, 50, 60, 70, 80 Ω/M
3.코일Type: 90, 160, 190, 200, 300, 400, 500, 600, 700, 800 Ω/M
(G/B 열선은 저항이 다양하게 생산되어 있어서 테스트를 위한 열선 선정이 자유롭습니다.)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
사.석도 편조 G/B-계열
구조도
제품 사진
1.석도 편조 G/B 열선
품 목 : 석도 편조G/B 열선
구 성 :
재 질 : CN-W3 단심 (선경: 0.845 Ømm )
피 복 : 열선+그라스 2중 횡권+실리콘 바니싱+그라스 편조+실리콘 바니싱+석도선 편조
저 항 : 0.27 Ω/M
외 경 : 3.50 Ømm
특 성 : 저항이 낮아서 열선을 길게 사용하는 비닐하우스 보온등에 사용되며,
외부에 석도금동선 편조는 전선을 갉아 대는 쥐나 해충에 강하고,
열전달이 좋을 뿐 아니라 전자파 해소에도 유용하합니다.
가 격:
20M : 22,400원
30M : 32,600원
50M : 53,000원
80M : 83,600원
100M:104,000원
*운송비는 착불 지급입니다. )
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
아. Teflon-계열
Teflon 열선
1.TFHT-CH
품 목 : TFHT-CH
구 성 :
재 질 : Chromel 단심 ( 선경: 0.50 Ømm )
피 복 : 테프론 피복 ( 적색 )
저 항 : 3.28 Ω/M
외 경 : 1.0 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하며, 비교적 얇은 피복은 열전달을 좋게 해준다.
가 격:
20M : 11,000원
30M : 15,500원
50M : 24,500원
80M : 38,000원
100M: 47,000원
*운송비는 착불 지급입니다. )
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2. TFHT-AL
품 목 : TFHT-AL
구 성 :
재 질 : Alumel 단심 ( 선경: 0.52 Ømm )
피 복 : 테프론 피복 ( 백색 )
저 항 : 1.32 Ω/M
외 경 : 0.52 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하며, 비교적 얇은 피복은 열전달을 좋게 해준다.
가 격:
20M : 12,000원
30M : 17,000원
50M : 27,000원
80M : 42,000원
100M: 52,000원
*운송비는 착불 지급입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Teflon 전선
1. Teflon 전선
품 목 : Teflon 전선 (0.75SQ)
구 성 :
재 질 : 주석도금 동선 ( 선경: 0.18 ØmmX 30연선 )
저항: 0.09 Ω/m
피 복 : 테프론 피복 (청색 )
면 적 : 0.76 ㎟SQ
외 경 : 1.7 Ømm
특 성 : 주로 외경이 가늘어야 하는 곳에 사용되며, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하다.
상기 테프론 전선 현재고는 소진되고 없습니다.
이 제품은 주문제작만 가능합니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

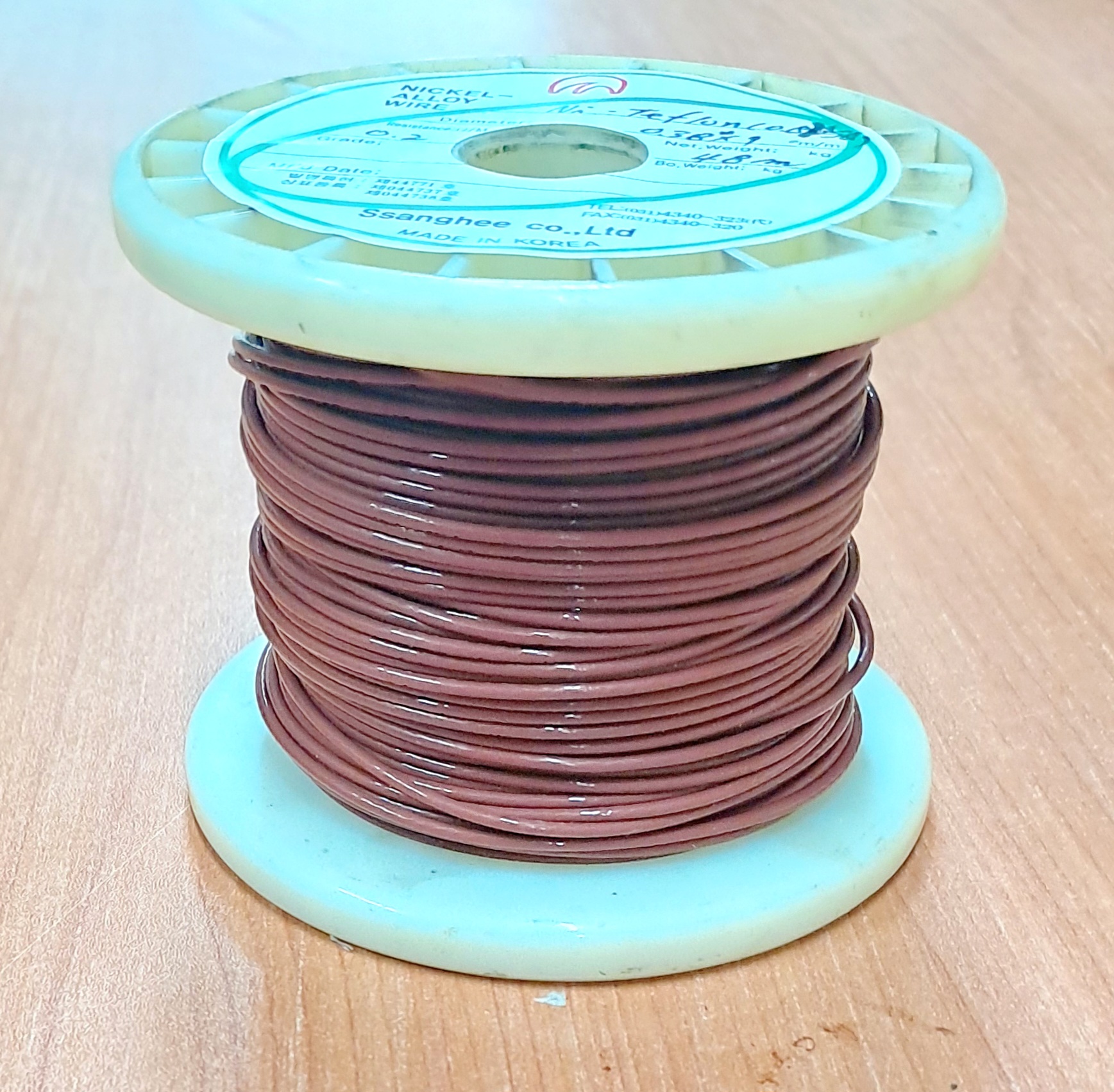

2. Ni-Teflon 전선
품 목 : Ni - Teflon
(1) Ni-Teflon 전선 (0.8SQ)
구 성 :
재 질 : 니켈선 ( 선경: 0.38 ØmmX 7연선 )
저항: 0.20Ω/m
피 복 : 테프론 피복 ( 갈색 )
면 적 : 0.79 ㎟SQ
외 경 : 1.85 Ømm
특 성 : 니켈선을 사용하여 고온에서도 부식이 안되며,
주로 외경이 가늘어야 하는 곳에 사용되고,
테프론 피복은 질기고 내압에 강하며 사용온도가 200℃ 까지 사용하므로
주로 고온에 동력선으로 사용 된다.
가 격:
20M : 13,000원
30M : 18,500원
50M : 29,500원
<<현재고는 50M :1개,48m(26,400원) :1개 있습니다.>>
*운송비는 착불 지급입니다.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
(대량이 필요하신 분은 이종간 010-8424-0323 -화성공장 031-434-0322- 으로 연락주세요..)
(2) Ni-Teflon 전선 (0.9SQ)
구 성 :
재 질 : 니켈선 ( 선경: 0.40 ØmmX 7연선 )
저항: 0.105Ω/m
피 복 : 테프론 피복 ( 흑색 )
면 적 : 0.88 ㎟SQ
외 경 : 2.00 Ømm
특 성 : 니켈선을 사용하여 고온에서도 부식이 안되며,
주로 외경이 가늘어야 하는 곳에 사용되고, 피복이 테프론으로 사용온도 200℃ 까지 사용한다.
테프론 피복이 질기고 내압에도 강하다.
가 격:
20M : 14,000원
30M : 20,000원
50M : 32,000원
80M : 50,000원
100M: 62,000원
*운송비는 착불 지급입니다.
(대량이 필요하신 분은 따로 연락주세요..)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
온도 쎈서(써멀 프로텍터)
요구하시는 분이 많아서 MAX.50℃,MAX.65℃ 두가지를 판매합니다.
이 제품의 상세한 정보는 SEKI ST-22
모델
SEKI ST-22
SEKI ST-22
방식
직렬연결
직렬연결
온도
MAX, 50 ℃
MAX, 65 ℃
spec.
250V, 5A
250V, 5A
120V, 8A
120V, 8A
가격
800원/EA
800원/EA
* 열선 구매자 분에게 당사 구매가로 판매되는 것이므로 이것만 따로 안 팝니다.
******************************************************************
휴 즈(Fuze)
요구하시는 분이 많아서 104℃ 용을 판매합니다.
가격: 700원/개
Model: DF104s (DF Series)
Spec: 125V-15A,250V-10A
이 제품의 상세한 정보는 thermtrol (☜ 크릭)를 참고하세요..
* 열선 구매자 분에게 당사 구매가로 판매되는 것이므로 이것만 따로 안 팝니다..
******************************************************************************
충전용 USB 케이블
모델: 2A용
길이: 1.5m
가격: 1,000원/EA
(주의: 전기 용량은 2A를 넘게 사용하지 마세요...)
* 이 제품은 단품 판매 가능합니다.
***************************************************************************

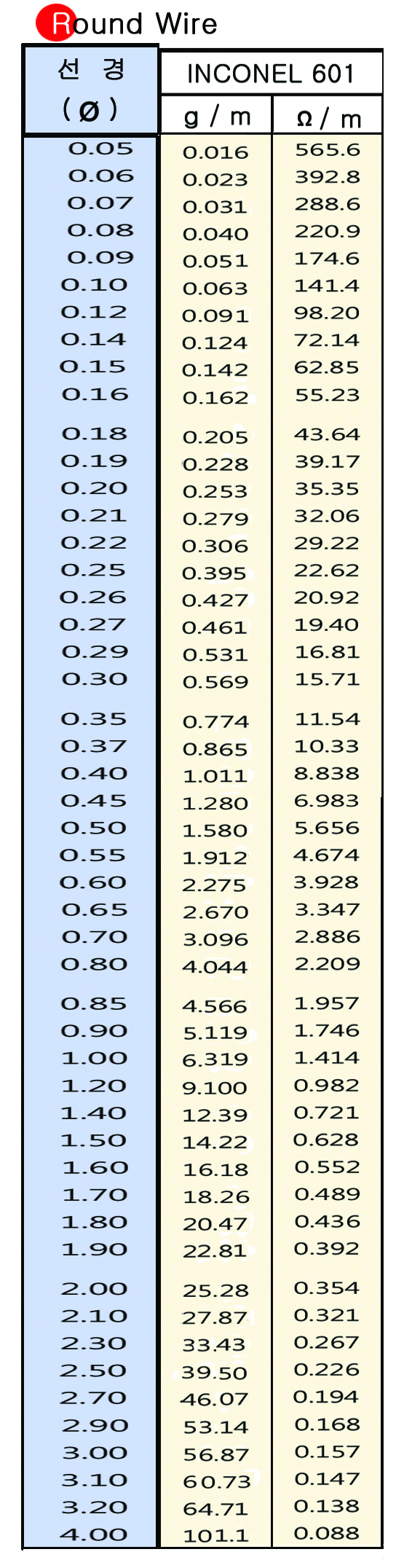

열선 선정에 필요한 계산 방법
1. 타 제품과 비교해서 열량 산출을 유추하는 방법은 ┃ 자작의 자료 에서 제목이 열선 선정을 위한 간단한 계산 방법 ☜ 크릭 (2020년 12월 14일자 문서)를 참고해서 계산해 보세요.
2. 온도를 올리는데 필요한 열량 공식들은 ┃ 자작의 자료 에서 제목이 전기 에너지를 열 에너지로 바꿀때 필요한 공식들.. ☜ 크릭 (2011년 12월 20일자 문서)를 참고 하세요.
(여기에 얼마의 저항이 얼마의 전력을 내는데 필요한 공식인 "오옴의 법칙"도 기술되어 있습니다.)
2 .열량 계산 방법 은 좌측 카테고리 중에 ┃ 자작의 자료 에서 제목이 각 물질의 승온에 필요한 열량 계산법 ☜ 크릭 (2018년 1월 29일자 문서)를 참고 하시고,
그곳에 흡수 에너지 계산 방법의 실 예 를 기술해 놓았습니다.
(그밖에 히터에 대한 자료를 보시려면 ┃ 자작의 자료 에서 찾아 보세요...)
