케이블그랜드

방폭형 케이블그랜드,안전증 방폭형 케이블그랜드





■ KS형 케이블 그랜드(KS Type Cable Glands,KSV8811)



▶ 제품설명      *.본 제품은 방수/방진/방유의 필요성이 요구되는       전기박스,선박 등에 사용하는 제품으로  케이블       잠금강도가 매우 높습니다.      *.재질(Material):Brass/Cr 도금처리





▶ 제품규격(Specification)

(단위:mm)

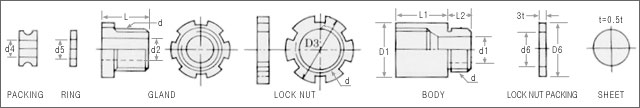

호칭	적합전선외경			GRAND/LOCK NUT			BODY				d (나사규격)
	d5	단  가	케이블외경	d2	L	D3	d1	D1	L1	L2
# 10	9		Ø7∼8	10	19	28	10	22	21	11	-  (PF3/8")
# 15	12	3,360	Ø9∼11	15	20	31	15	28	24	11	CTG16(PF1/2")
# 20	17	3,840	Ø12∼15	20	22	37	20	34	27	11	CTG22(PF3/4")
# 25	22	6,480	Ø16∼20	25	24	45	25	42	31	11	CTG28( PF1" )
# 30	28	8,880	Ø22∼26	30	28	56	30	50	33	12	CTG36(PF1-1/4")
# 35	32	11,400	Ø28∼34	35	29	63	40	56	35	12	CTG42(PF1-1/2")
# 40	36			40
# 45	42	16,800	Ø36∼44	45	34	76	50	70	40	12	CTG54(PF2")
# 50	46			50
# 55	52	27,600	Ø46∼56	55	39	95	60	86	47	12	CTG70(PF2-1/2")
# 60	58			60
# 65	64	52,560	Ø60∼70	65	40	110	75	100	50	15	CTG82( PF3" )
# 70	68			70
# 75	72			75
# 80	76	-	Ø72∼78	80	40	130	85	120	50	15	CTG92(PF3-1/2")
# 85	80			85
# 90	84	-	Ø80∼86	90	45	140	95	130	55	20	CTG104( PF4" )
# 95	88			95







■ 내압방폭형 케이블 그랜드(KSC 8811)

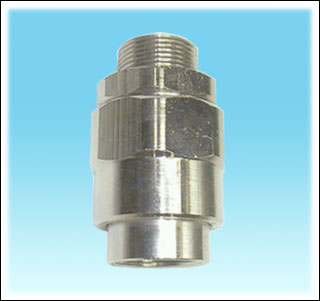

▶ 제품설명      *.본 제품은 내압방폭형 케이블그랜드로 화학공장       가스실 등에 사용합니다.       (Explosion Proof type Packing Cable Glands)      *.CLASS OF PROTECTION:       Class 1, Division 1 ＆2 Exd 2 CT6      *.재질(Material):Brass,표면처리:Ni electro piated      *.스텐레스(SUS) 재질 생산 가능합니다(주문)     ▶ 치수도





▶ 제품규격(Specification)

(단위:mm)

호칭	적합전선 케이블외경(A)	C	L (참조)	D	T1 (후강전선관나사)
# 16	Ø6.0∼12.0	16	64	39	CTG16(PF1/2")
# 22	Ø12.1∼16.0	18	66	41	CTG22(PF3/4")
# 28	Ø16.1∼20.0	20	72	53	CTG28(PF  1" )
# 36	Ø20.0∼25.5	20	83	58	CTG36(PF1-1/4")
# 42	Ø25.6∼29.5	26	92	66	CTG42(PF1-1/2")
# 54	Ø29.6∼37.0	26	93	87	CTG54(PF  2" )
# 70	Ø37.1∼44.5	32	94	98	CTG70(PF2-1/2")
# 82	Ø44.6∼52.0	34	109	119	CTG82(PF  3" )
# 104	Ø52.1∼59.5	37	125	140	CTG104(PF 4" )
