엉터리 35W HID LIGHT...

드뎌 학수고대하던 엉터리 HID 비디오 라이트(35W)가 20대가 제작되어,

샘플로 우선 하나 조립해서 물속에 가지고 가 보았답니다.



(예상했던대로 앞부분에 문제로 이미 설계변경을하여 만들었으나,

이건 그전에 만든것이기 때문에 출시 제품과는 약간 다릅니다.)

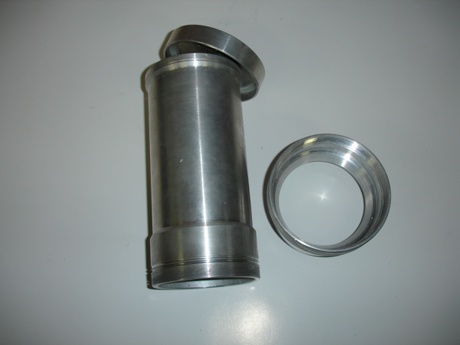

선반,CNC선반,그리고 밀링으로 두랄류미늄을 깍아서 하우징이 완성되었읍니다.

현재 on,OFF 마킹과 씨리얼 넘버를 각인 시키기 위해 컴퓨터 조각 의뢰 중

(그런 연후에 손잡이와 같이 "아노다이징"을 하면 완료 됨)

-하드코팅을 해야 하기에 국방색으로 할 예정임-

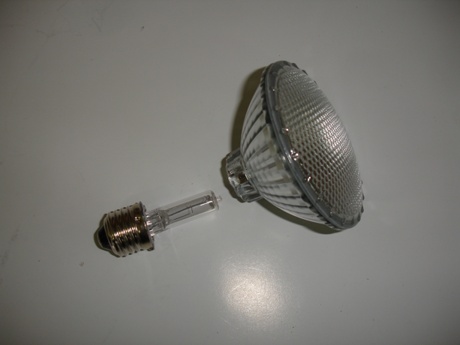

멀쩡한 전구를 후사경으로 사용키 위해서

다이야몬드 휠카터로 전구와 후사경 부위를 잘라 냄

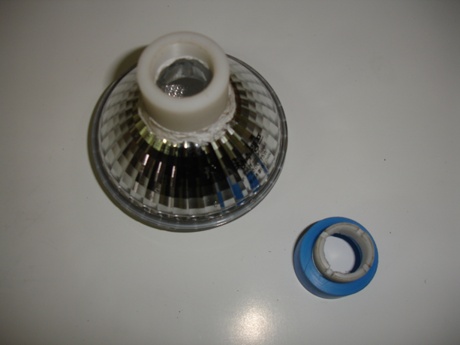

전구를 안착시키기 위해 M/C NYLON 재질의 소켓을 새로 만들어 쎄라믹 접착제로 접착

이것이 할로겐 램프에 4~5배나 효율이 좋아 밝기가 밝다고 하는 HID(35w)입니다.

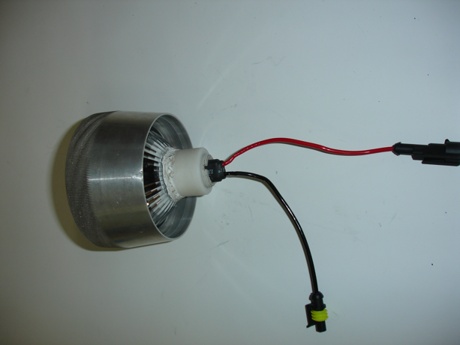

앞 렌즈부위에 램프를 부착하고 소켓나사를 잠가서 체결한 상태

하우징내에 들어갈 부속품입니다.

1.2VX10EA=12V ,4.5A  산요 수소-니켈 밧데리,(과열방지 기판 삽입)

24,000V로 증압을 시키기 위한 바리스터와 아지스터,

그리고 on-OFF S/W

스위치부분 분해

안전밸브 분해

하우징 뒷 부분 조립 (연결짹은 충전용 짹)

전부 체결했을때 상태

부품을 삽입한 후 완성품

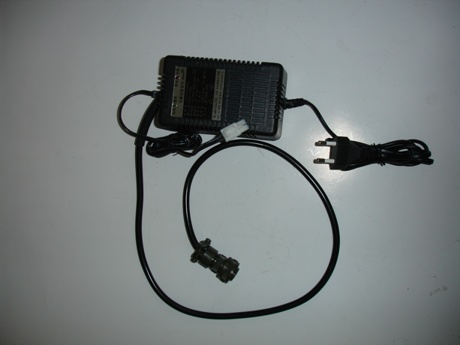

2A용 고속 충전기( 약 2.15시간 이면 완충됨)

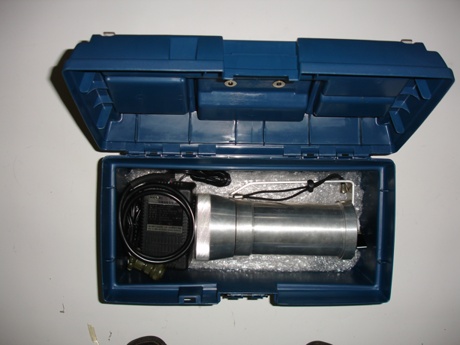

라이트케이스(윗부분에는 간단한 공구를 넣을 수 있는 수납함이 있음)

케이스에  방충 스폰지(현 주문상태)를 삽입시키고 라이트와 충전기를 넣으면,

간편하게 박스 하나로 들고 다니기 편함.
